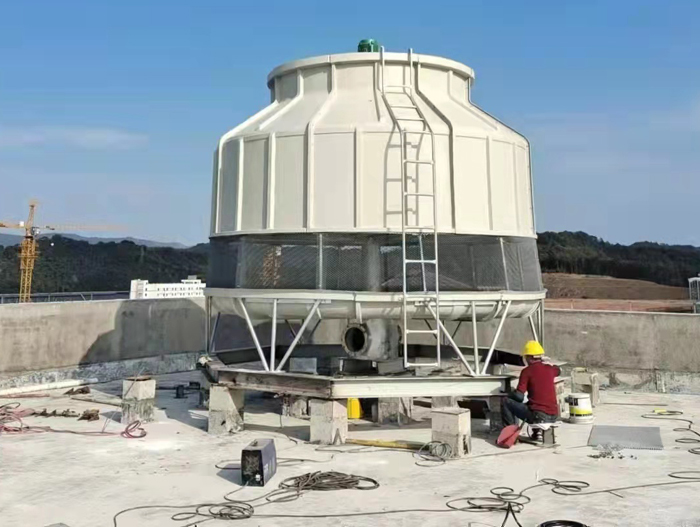

圓形冷卻塔

◆ 產品概述

1、應用領域：產品廣泛應用與石油、化工、鹽化、煤化、冶煉、橡膠、食品、空調、注塑、醫藥、釀造、印染等行業的循環水冷卻工藝當中。

2、產品特點：適用于中等或小型工業循環水系統、民用循環水系統。

3、產品型號：單體規格型號從8m3/h——1000 m3/h

◆ 工作原理

圓形冷卻塔采用逆流式氣熱交換技術實現降溫效果。

工業熱水通過塔內噴淋霧化系統實現均勻布水，獨特的填料流道，使水流在填料表面形成大面積的流動水膜，由頂部風機從底部引入冷風進入填料層，使空氣能迅速帶走水中的熱量實現冷熱交換，熱量由頂部風機抽走，達到降溫效果。

◆ 技術特點

1、結構特點：采用防腐型設計，內部無易損件，返修率低。外殼主體采用玻璃鋼材質，內部鋼結構件采用國標碳鋼材質，并做熱浸鋅防腐處理，設計壽命20年。

2、換熱效率：專利研發的填料結構，風阻小，對水的再分配能力大，熱力性能高。

3、設計標準：

標準型：進水溫度37-40℃，出水溫度32℃，溫差5-8℃；

工業型：進水溫度42-60℃，出水溫度32-35℃，溫差10-25℃；

高溫型：進水溫度80℃，出水溫度40-45℃，溫差35-40℃。（可選擇二次降溫方式實現更低的降溫效果）

4、維護成本：結構簡單、安裝簡潔、易于操作、無易損件、返修率低。

◆ 產品結構

圍護和結構材料

FRP（加強玻璃鋼聚酯材料）

304不銹鋼

木質

消聲裝置選件

低噪音風扇

小滴影響吸收器

消音器

散熱片類型

PP材質，耐溫120℃

PVC材質，耐溫60℃

木質，耐溫

◆ 新型圓形逆流式冷卻塔參數

注：

　　1.設計工況參數：濕球溫度WBT=27-28℃,大氣壓力P=99400Pa

　　進水溫度T1=37-40℃,出水溫度T2=32℃, 水溫降△TS=5-8℃；

　　進水溫度T1=42-43℃,出水溫度T2=32-33℃, 水溫降△TS=10℃；

　　進水溫度T1=50-60℃,出水溫度T2=35℃, 水溫降△TS=15-25℃；

　　2.水泵選型小于冷卻塔的飽和流量，本系列冷卻塔為自然通風機力冷卻塔，為了保證氣熱交換的降溫效果，冷卻塔內需要預留一定的散熱余量。

　　3.冷卻塔自身需要的進水壓力，3-7米的揚程即可，即0.03-0.07mpa，切勿水壓過大。

　　4.型號說明：D—低噪音型   LT—冷卻塔

　　5.以上資料如有更改，恕不另行通知。
