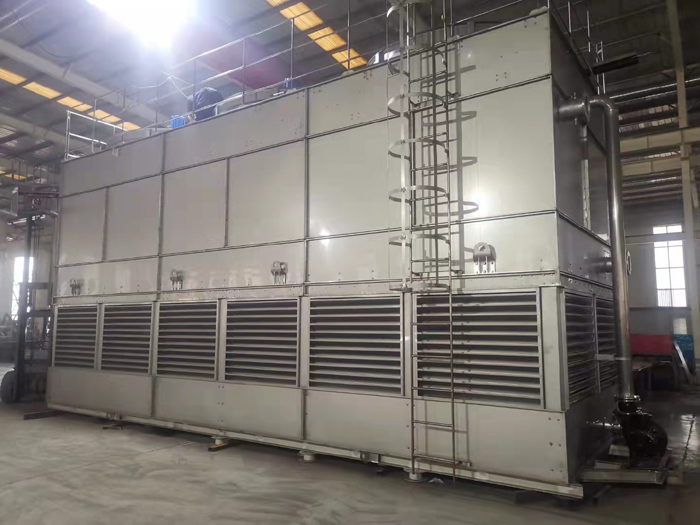

密閉式冷卻塔

所屬分類：密閉式冷卻塔

地址：河北衡水市棗強縣經濟開發區富強路

電話：0318-8231109

傳真：0318-8261588

郵箱：974132575@qq.com

銷售熱線：18031891001

細節說明

◆ 產品概述

　　1、應用領域：產品廣泛應用與石油、化工、鹽化、煤化、冶煉、橡膠、食品、空調、注塑、醫藥、釀造、印染等行業的循環水冷卻工藝當中。

　　2、產品特點：適用于中等或大型工業循環水系統、民用循環水系統。

　　3、產品型號：規格型號從5m3/h——5000 m3/h

◆ 工作原理

風冷部分：工作流體（軟水或其他液體）在閉式冷卻塔的盤管內循環，流體熱量被盤管的管壁吸收后，由冷卻塔底部進風口進入的新風流經冷卻器進行換熱后通過頂部的風機把管壁的熱量排出機外。

　　特點：風的流向（由下向上）：風由銅管冷卻器底部的四面進風口進入，然后流經銅管冷卻器吸收熱量后由風機排到冷卻塔上方空氣中。

水冷部分：當流體溫度過高時（超過設定的溫度時）自動啟動噴淋系統，噴淋泵將集水槽里的水噴灑在濕熱的管壁，低溫的水噴撒到高溫的管壁瞬間形成水膜，通過蒸發吸收大量熱量（蒸發潛熱）由風機帶走。噴淋水一部分變成水蒸氣，由風機排到外界環境中，未被蒸發的水滴經過風冷后回落到集水槽里供下一次循環使用。噴淋水為普通自來水，噴淋水的消耗量為單位0.1%。

　　特點：噴淋水的流向（由上向下）：噴淋水由噴淋泵打出并經過銅管冷卻器上部的噴淋管噴出，然后流經銅管冷卻器吸收熱量后經過風冷后回落到冷卻塔集水槽中供下一次循環使用。

◆ 技術特點

設計標準：

　　標準型：進水溫度37-40℃，出水溫度32℃，溫差5-8℃；

　　工業型：進水溫度42-60℃，出水溫度32-35℃，溫差10-25℃；

　　高溫型：進水溫度80℃，出水溫度40-45℃，溫差35-40℃。（可選擇二次降溫方式實現更低的降溫效果）

參數	冷卻能力	處理水量	風機、電機			噴淋泵			外形尺寸			主機	空機重量	運行載荷
型號	Kcal/h	m3/h	直徑	風量	電機	噴淋量	揚程	功率	長	寬	高	進出水管	kg	kg
BLN-6T	30000	6	φ700	12000	0.75	14.5	9	0.75	1750	1250	2350	DN50	380	900
BLN-10T	50000	10	φ800	18000	1.5	14.5	9	0.75	2500	1250	2450	DN50	700	1200
BLN-15T	75000	15	φ900	27000	1.5	14.5	9	0.75	2500	1250	2450	DN65	730	1300
BLN-20T	100000	20	φ900	27000	1.5	29	8.4	1.1	3000	1250	2350	DN65	900	1800
BLN-30T	150000	30	φ800*2	18000*2	1.5*2	29	8.4	1.1	3000	1250	2350	DN80	1000	1900
BLN-40T	200000	40	φ800*2	18000*2	1.5*2	32.5	10.5	1.5	3000	1500	2700	DN80	1290	2700
BLN-50T	250000	50	φ900*2	27000*2	2.2*2	32.5	10.5	1.5	3000	1500	2800	DN100	1400	3000
BLN-60T	300000	60	φ900*2	27000*2	2.2*2	58	8	2.2	3000	1750	2800	DN100	1500	3200
BLN-70T	350000	70	φ1000*2	32000*2	3.0*2	58	8	2.2	3000	1750	3100	DN125	1800	3800
BLN-80T	400000	80	φ1000*2	32000*2	3.0*2	58	8	2.2	3000	1750	3100	DN125	1900	4050
BLN-90T	450000	90	φ800*4	18000*4	1.5*4	90	5.2	2.2	3500	2300	3000	DN125	2300	4800
BLN-100T	500000	100	φ800*4	18000*4	1.5*4	90	5.2	2.2	3500	2300	3000	DN125	2600	5100
BLN-125T	625000	125	φ1200*2	60000*2	4.0*2	114	4.5	2.2	4500	2300	3250	DN150	3020	6750
BLN-150T	750000	150	φ1200*2	71000*2	5.5*2	140	6.5	4	5400	2500	3400	DN200	3600	7800
BLN-180T	900000	180	φ1400*2	100000*2	7.5*2	170	5.4	4	5400	2500	3400	DN200	3930	8450
BLN-200T	1000000	200	φ1400*2	100000*2	7.5*2	170	5.4	4	5400	2500	3400	DN200	4100	9000
BLN-250T	1250000	250	φ1450*2	110000*2	7.5*2	240	7.5	7.5	6500	2500	3500	DN200	5400	12000
BLN-300T	1500000	300	φ1800*2	125000*2	11*2	270	7	7.5	6500	2500	3500	DN250	6100	13800
BLN-350T	1750000	350	φ1800*2	125000*2	11*2	170*2	5.4	4*2	6500	3000	3750	DN250	6320	15000
BLN-380T	1900000	380	φ2200*2	180000*2	15*2	170*2	5.4	4*2	6500	3000	3750	DN250	6600	16800
BLN-420T	2100000	420	φ2200*2	180000*2	15*2	170*2	5.4	4*2	6500	3000	3750	DN250	6800	17500
